问题描述：客户是生产货架的，用Solidworks处理零件特征阵列较多，使用装配体时容易卡顿，无响应。如图1，做旋转，在装配体中编辑零件都会有延迟。

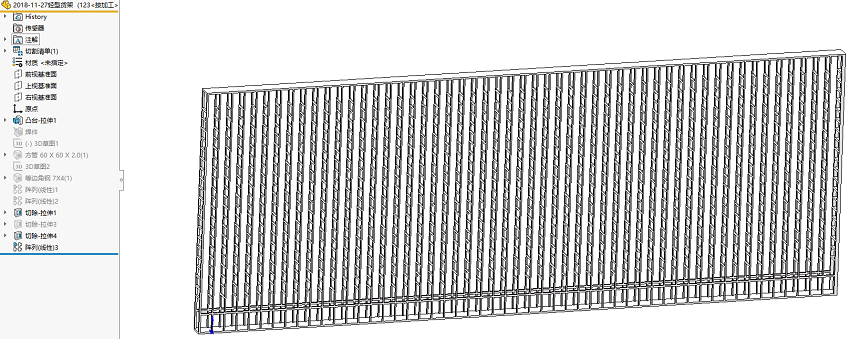

图1 总货架

分析模型：客户在使用solidworks做装配体时不规范，阵列较随意，很多零件是在装配体里面测量好尺寸，再进行阵列，导致阵列较多，且没使用子装配体，没有层级。

图2 总货架

处理方法：简化模型，分模块装配，将阵列分配到底层，减少总装的阵列特征。

1.单个焊件阵列数量较多，导致在装配体继续阵列时会影响性能。如图3.1

解决方法，创建简化后配置，在总装配体里只需表现大概形状即可。如图3.2

图3.1 简化前

图 3.2 简化后

2.将总货架拆分成模块，并且对原货架添加speedpak。如图4

图4 货架模块

3.总装优化，利用简化货架计算模组位置，用草图驱动阵列，货架模块的speedpak，模型层级变得很清晰。如图5

图5 货架总装

总结：优化后的货架总装，跟原货架对比，层级很清晰，特征也减少很多，用简化货架配置运行流畅，同时建议客户使用solidworks对多货架这种阵列较多的零件，不要直接在solidworks装配体里面编辑，降低性能影响。客户接受优化方案。
