在日常设计当中，我们经常会从不同途径获得我们设计需要的符号，但是常出现的问题是这些符号不是通用符号，这时候得到的符号就不能用于设计了。在这里我们以EPLAN符号格式为例，通过SOLIDWORKS Electrical的在线转换工具，把这些符号转换成SOLIDWORKS Electrical使用的符号格式。

目前支持EPLAN的格式文件为：*.ems, *.ema, *.zip, *.rar, *.zw5, *.7z or *.edz，转换后的格式为 *.tewzip.

一、点击以下链接登陆https://electricalcontentportal.trace-software.com/Page/home.aspx，登陆界面如下图。

可以点击“Register”进行免费注册，无需软件许可。
另外，网站也支持下载相关厂商的设备型号。如下图：

二、点击下图选项卡“Macros converter”

三、 填写页面基本内容：

1、Title: 标题名称，对应符号名称，便于查找。
2、Description:关于这个EPLAN符号的描述。
3、点击【BROWSE…】按钮。如下图所示

4、选择要转换的文件，点击打开，并等待文件上传。如下图所示

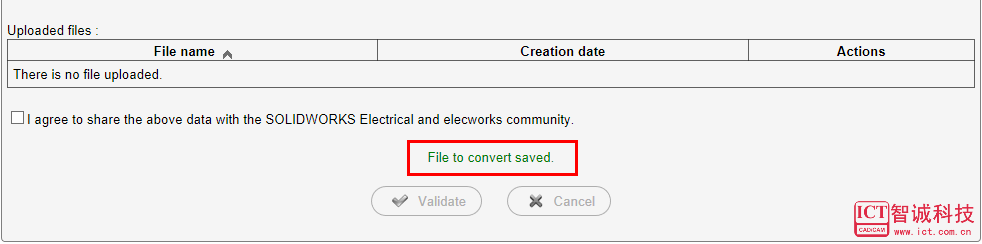

5、等待上传完成，勾选同意按钮，并点击确认。

6、等待转换完成，如下图所示

7、点击“My conversions”选项卡，选择文件进行下载，如下图所示。

8、下载完成后，文件为.TEWZIP格式。打开SOLIDWORKS Electrical进行解压缩。如下图所示

点击打开后，会有解压缩的提示框，点击向后直到完成。如下图所示

完成后，可在未分类元素中找到该符号，可以进行编辑以及分类的修改。
