摘要：SOLIDWORKS Inspection add-in提取注解

关键字：Inspection add-in、注解、提取准则

【智诚科技/吴兴鑫/Kim】

一、SOLIDWORKS Inspection add-in：

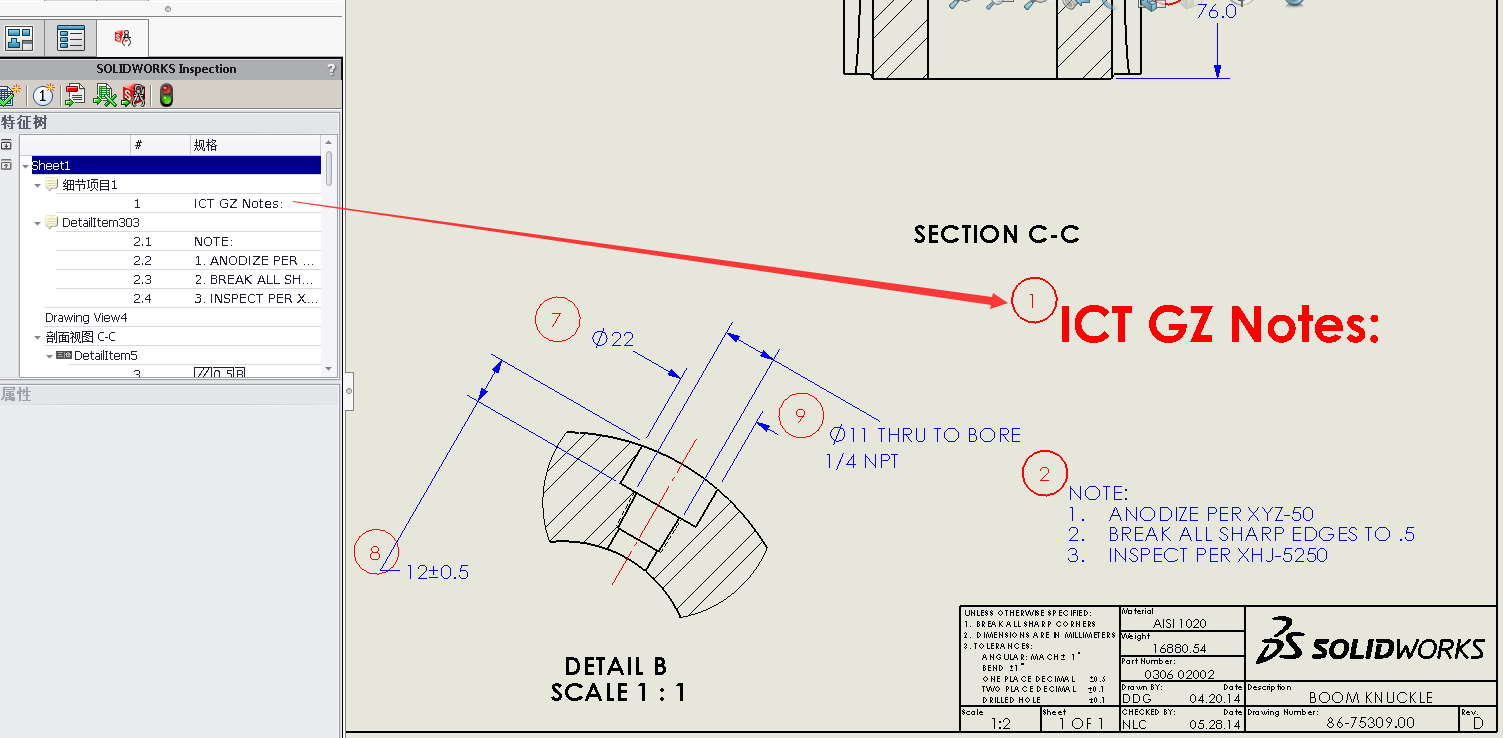

SOLIDWORKS Inspection add-in可以让工程部或QC部门的工程师在完成工程图制作之后快速的在所画工程图上标上FAI提取用的球号以及获取球号对应的尺寸或形位公差信息（如图一）

二、新增的注解并没能标上球号：

很多使用者发现，如果这个时候再图纸上新增新的文字注解，重新利用Inspection add-in并不能对其插入序号（如图二），这是为什么呢？

三、提取准则：

之所以未能对新增注解标注，是因为在提取准则里面缺少了提取注解的语法（\.*）,将其添加进提取准则框即可（如图三、四）
