如何快速定义Routing零部件

【智诚科技/黄显彬/Bin Huang】

Routing 应用程序是 SOLIDWORKS Premium 软件的一个插件。 您可以使用 Routing 生成特殊类型的子装配体，以在零部件之间创建管道、管筒、电力电缆或管线的路径。

当您将某些零部件插入到装配体时，都将自动生成一个线路子装配体。生成其它类型的子装配体时，您通常在子装配体自己的窗口中生成它，然后将其作为零部件插入更高层的装配体中。但生成线路装配体时，不采用此种方法。

线路子装配体由三种类型的实体组成：

•零部件，即配件和接头，包括法兰、T 形接头、电气接头和线夹。

•线路零件，包括管道、管筒、电线、电缆和管线。

•线路特征，包含线路路径中心线的 3D 草图。

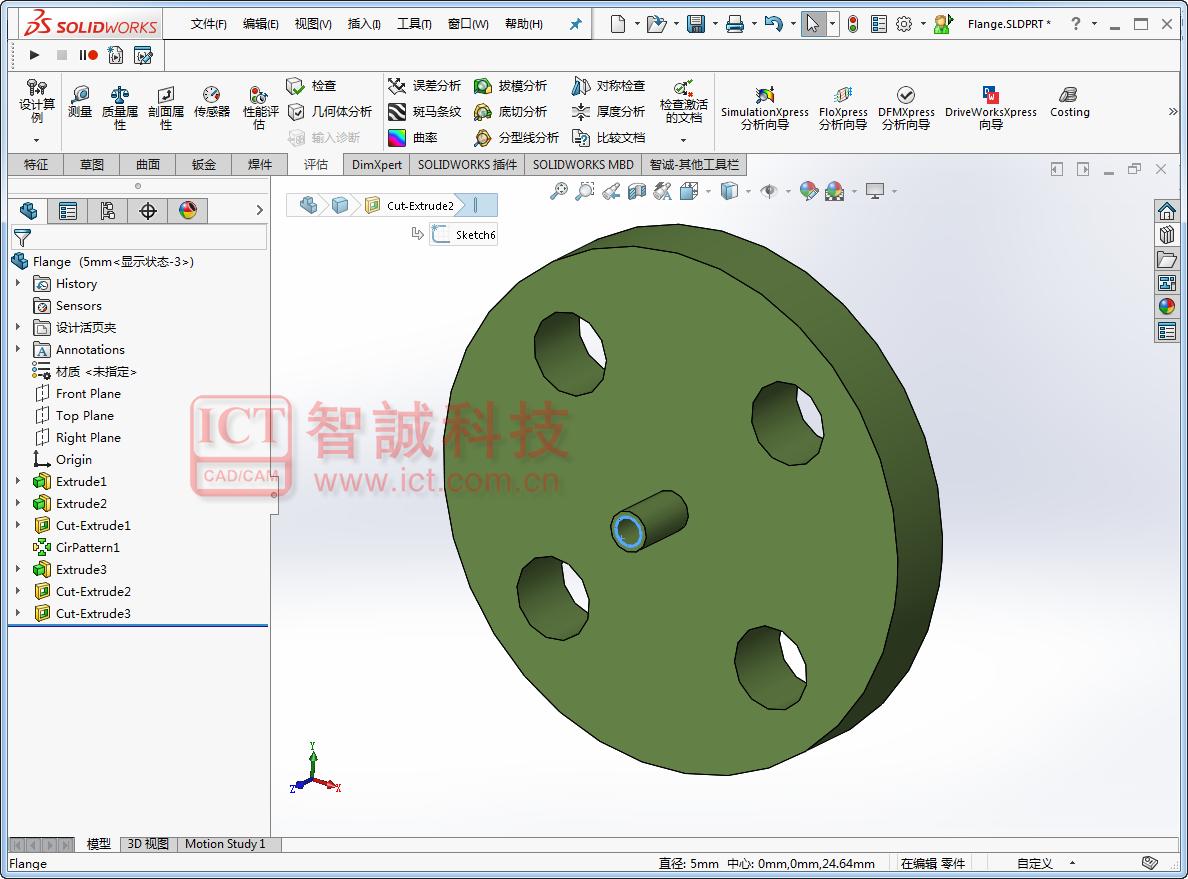

1.打开一个建模完成的零部件，本例中以法兰为例子，直径管道5mm大小（本文以SOLIDWORKS 2016为例子）

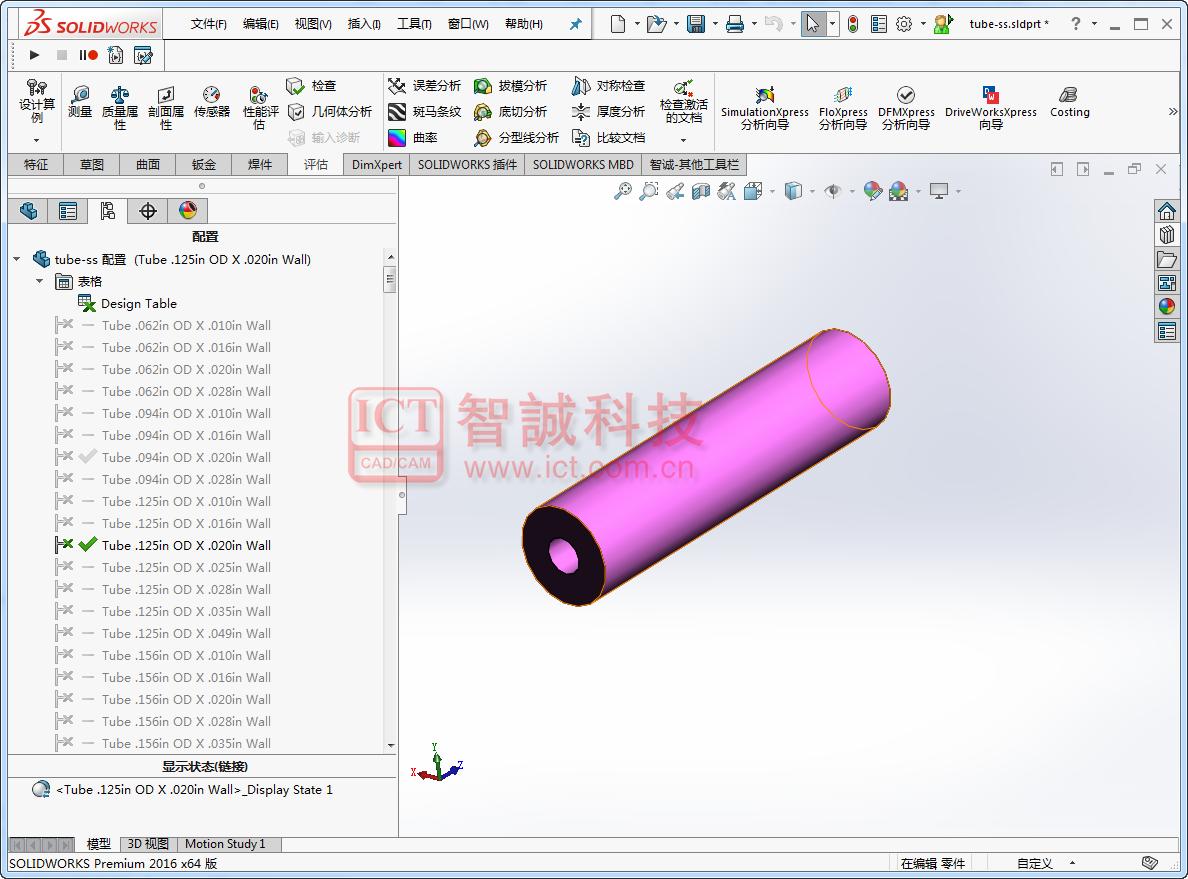

2.打开一个管道零部件，这里目的是法兰需要生成管道，故需要定制一个与之相匹配的管道零部件。打开一个库中现有的，进行修改即可。

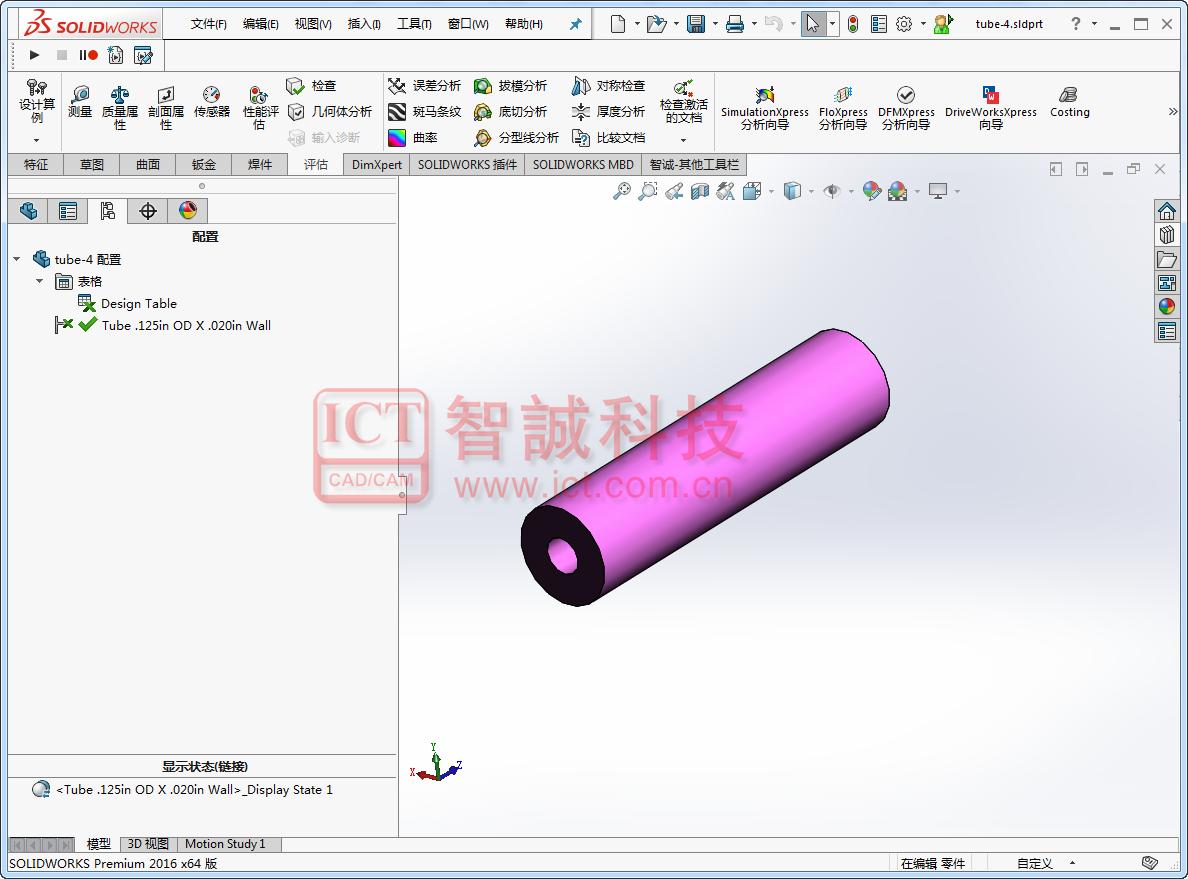

3.删除其它配置，只留下一个配置（任何一个），并且将其另存为，名称(自定义),本例中命名为tube-4,保存默认路径为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\design library\routing\tubing\tubes。

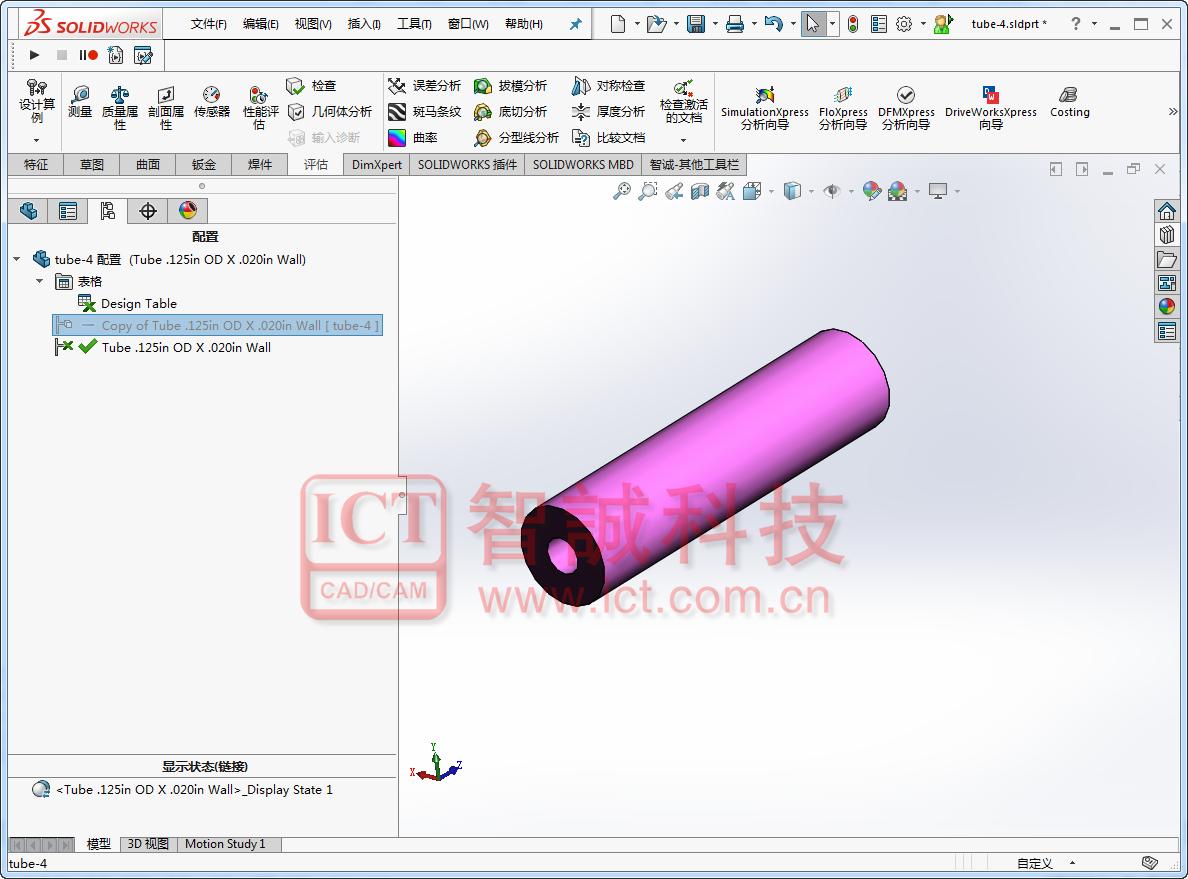

4.将仅存的配置进行复制，使用Ctrl+C和Ctrl+V。

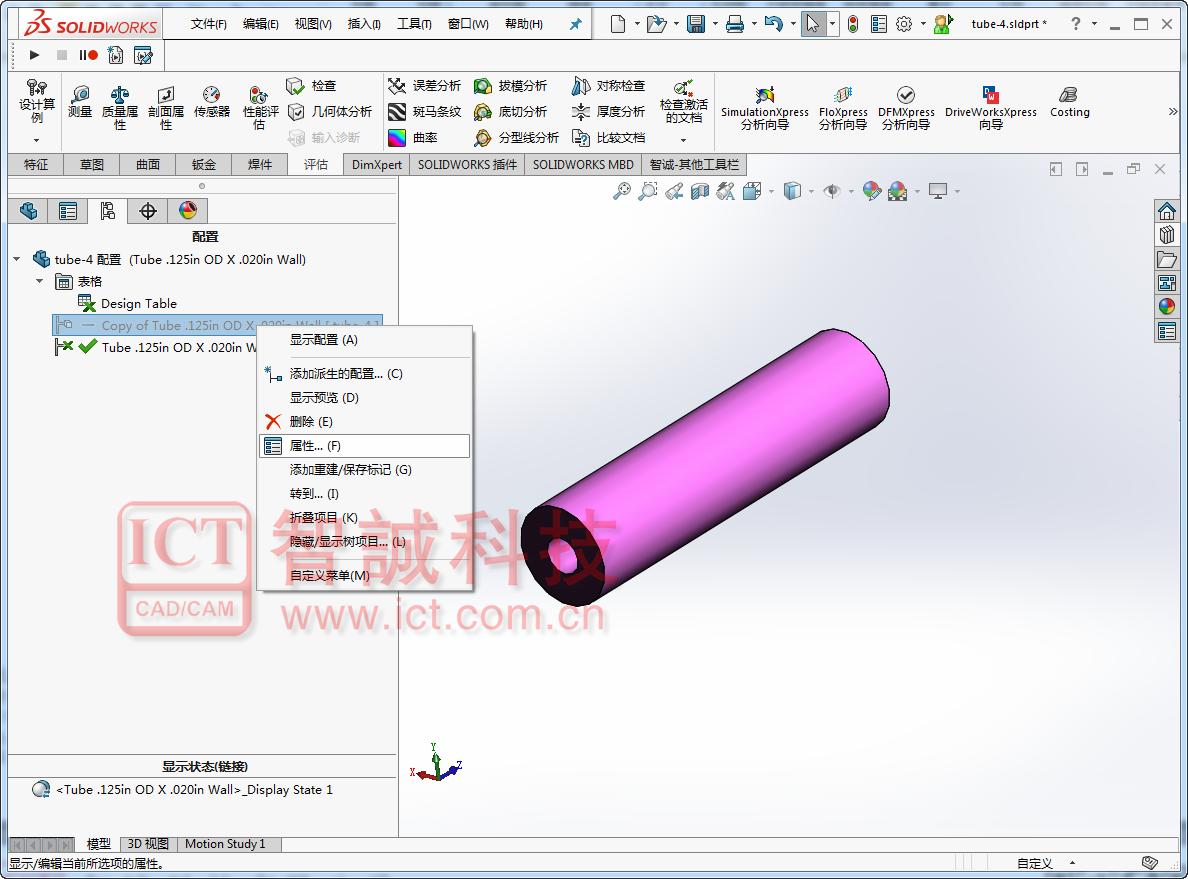

5.右键复制出来的配置，在弹出来的菜单中选择属性。

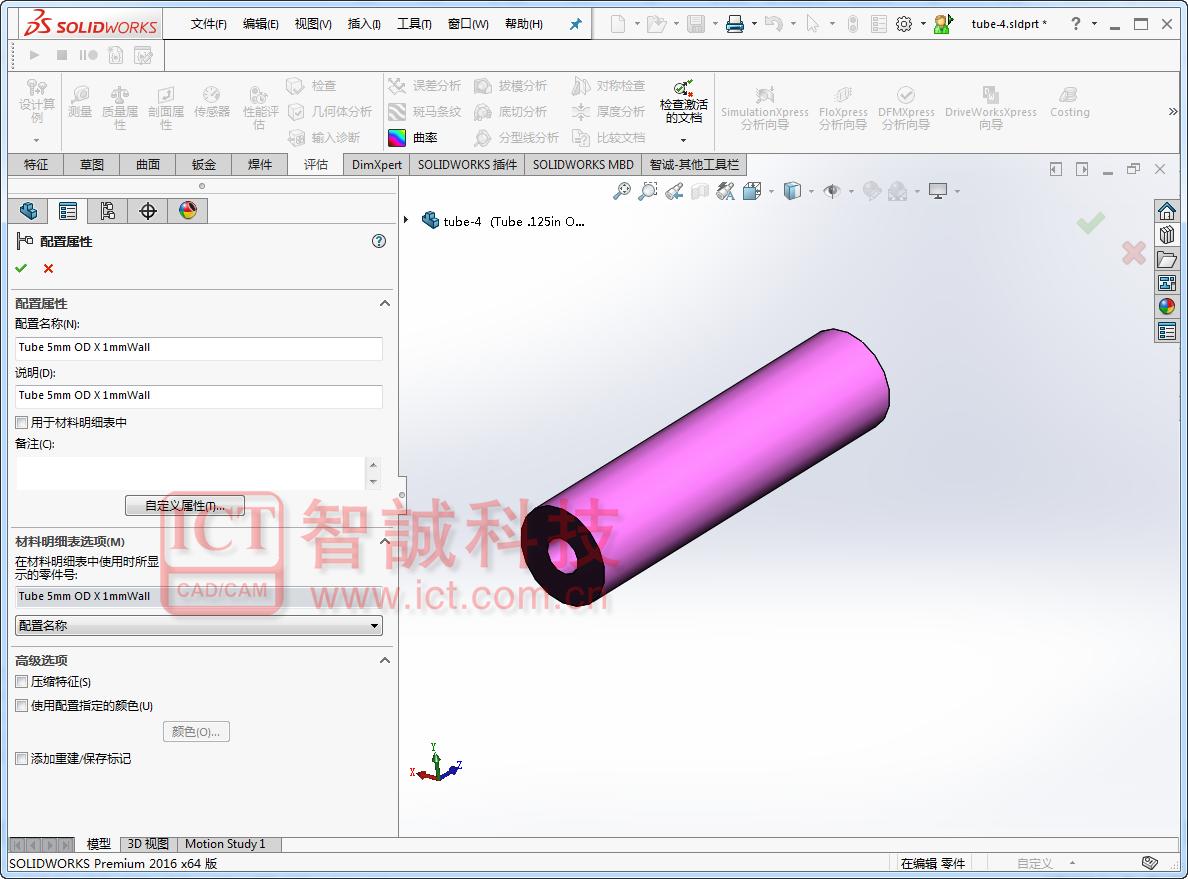

6.在属性对话框中，将配置名称和说明进行更改为Tube 5mm ODx1mmWall,该名称可自定义。点击确认

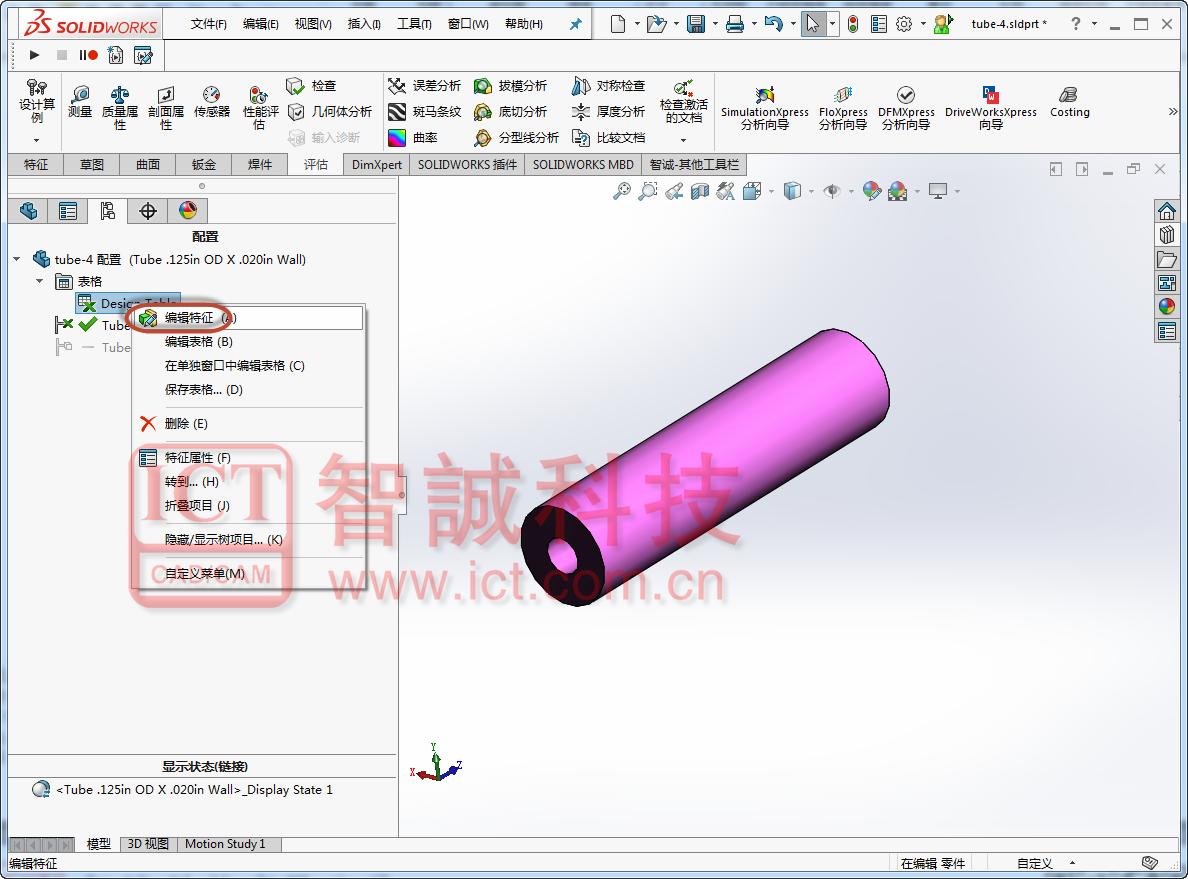

7.右键Design Table菜单中，选择编辑特征

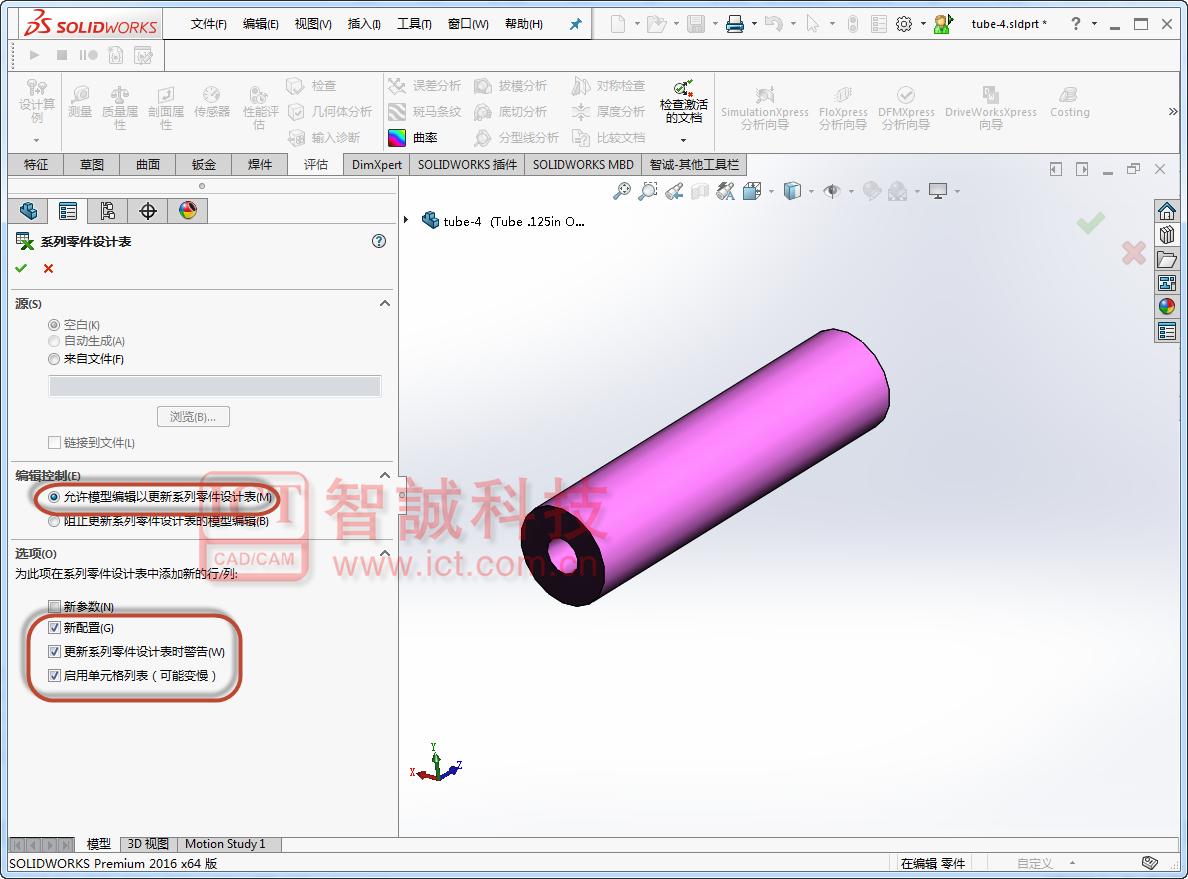

8.在弹出的对话框中，将以下选项进行勾选。点击确认

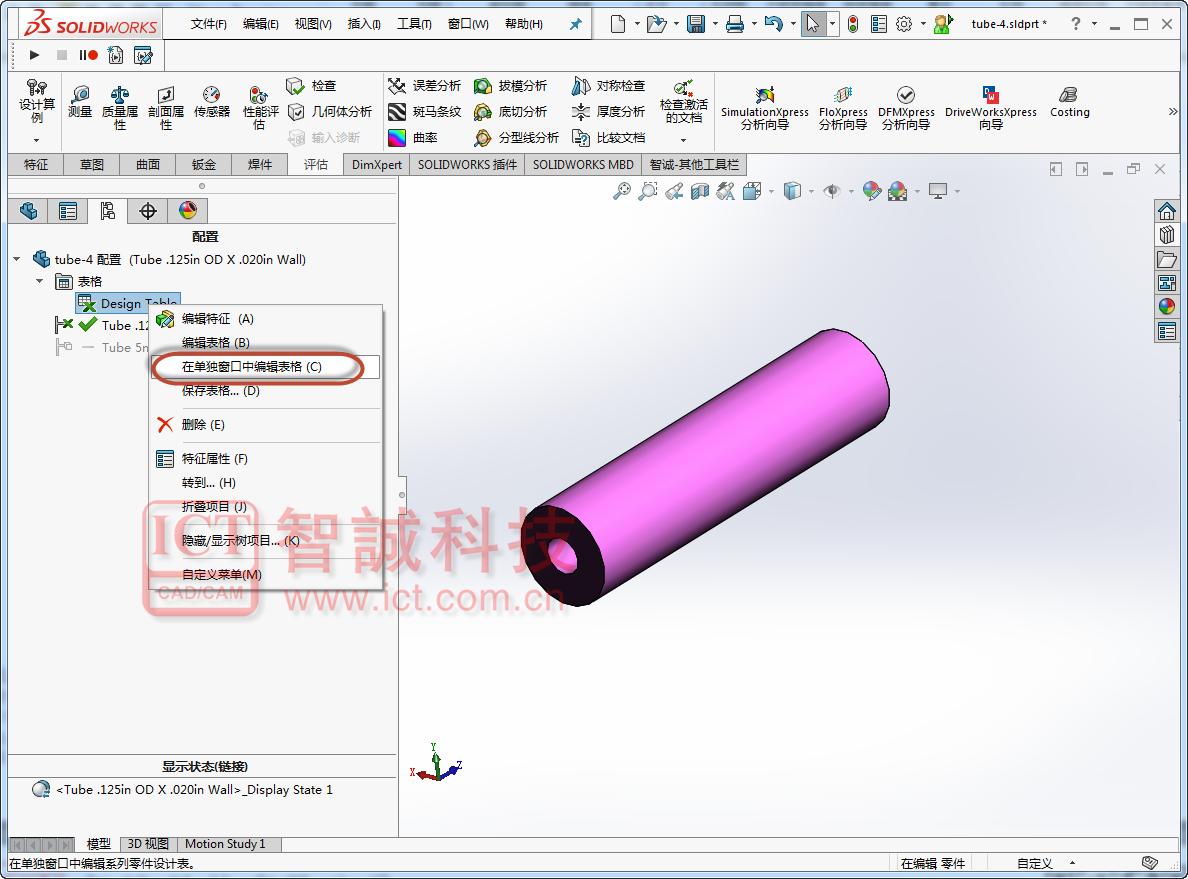

9. 右键Design Table菜单中，选择在单独窗口中编辑表格。

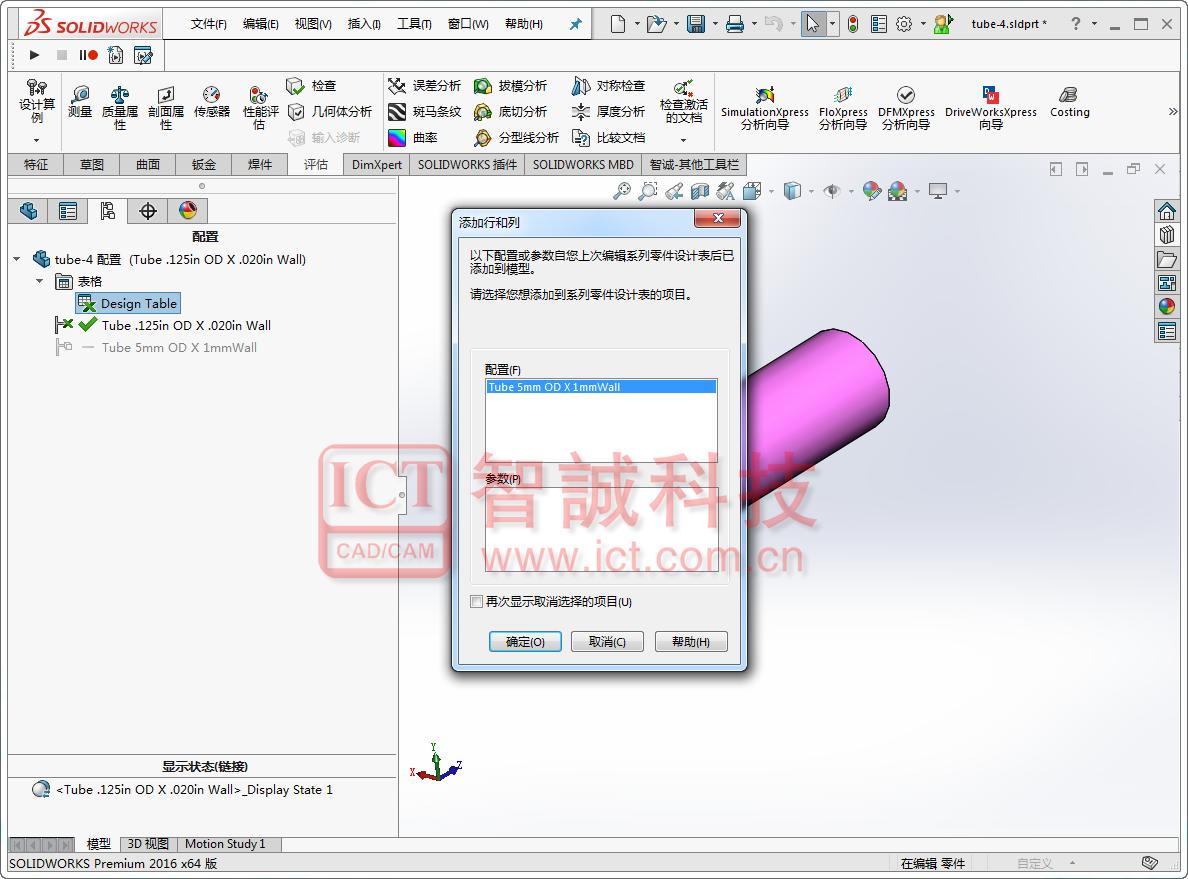

10.在弹出的对话框中，将新增加的配置选择并点击确定。

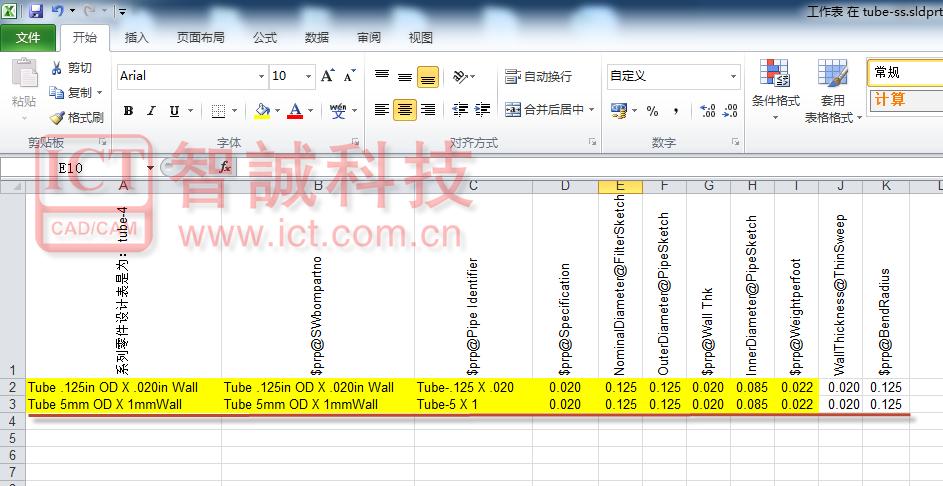

11.在打开的表格中，添加以下列信息。

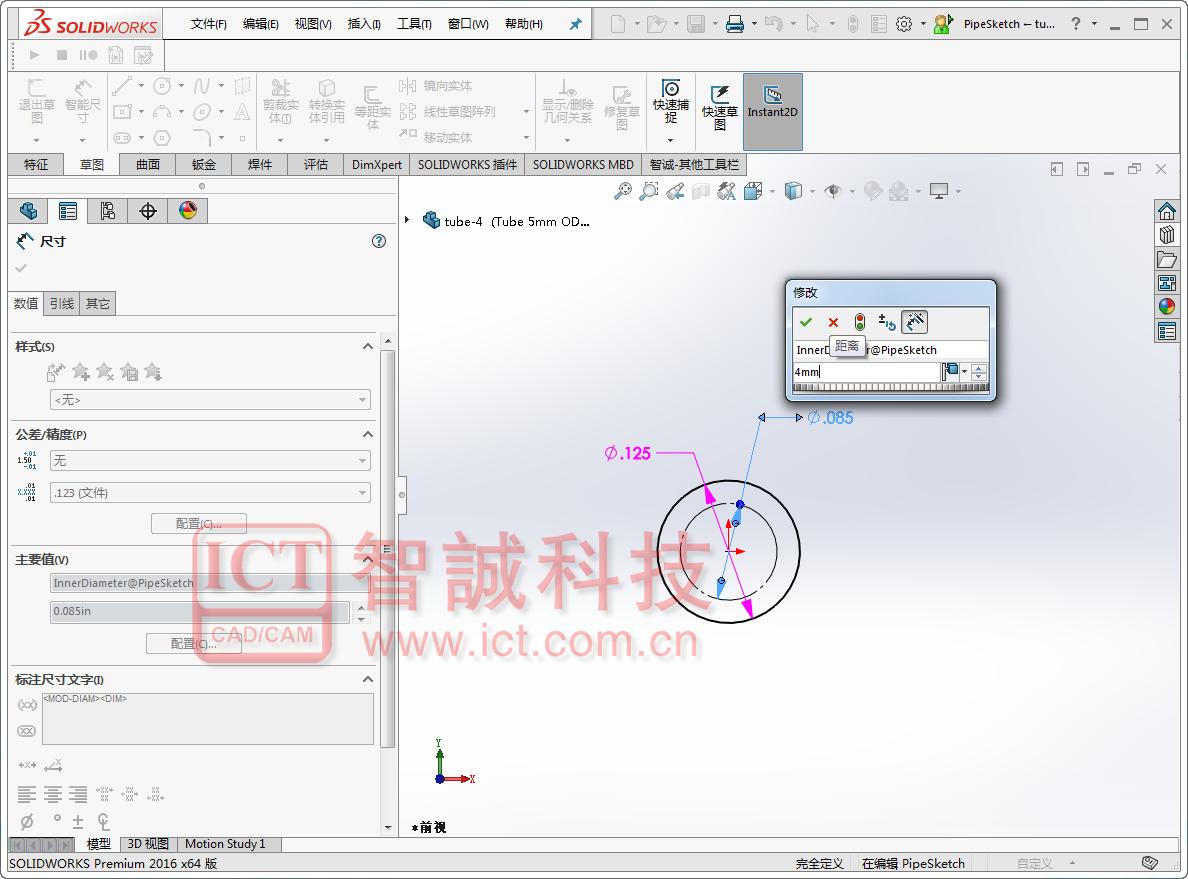

13.在草图界面中，将内径更改为4mm

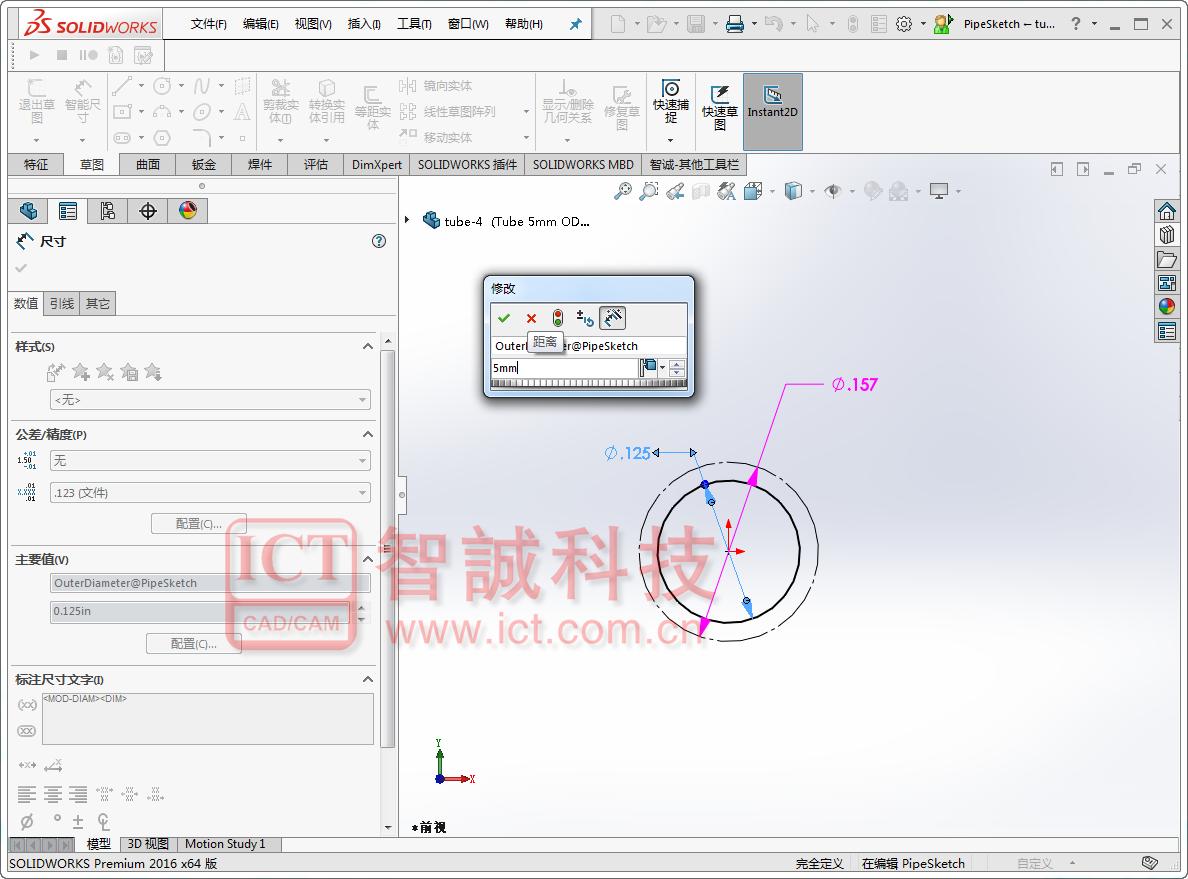

14.在草图界面中，将外径更改为5mm

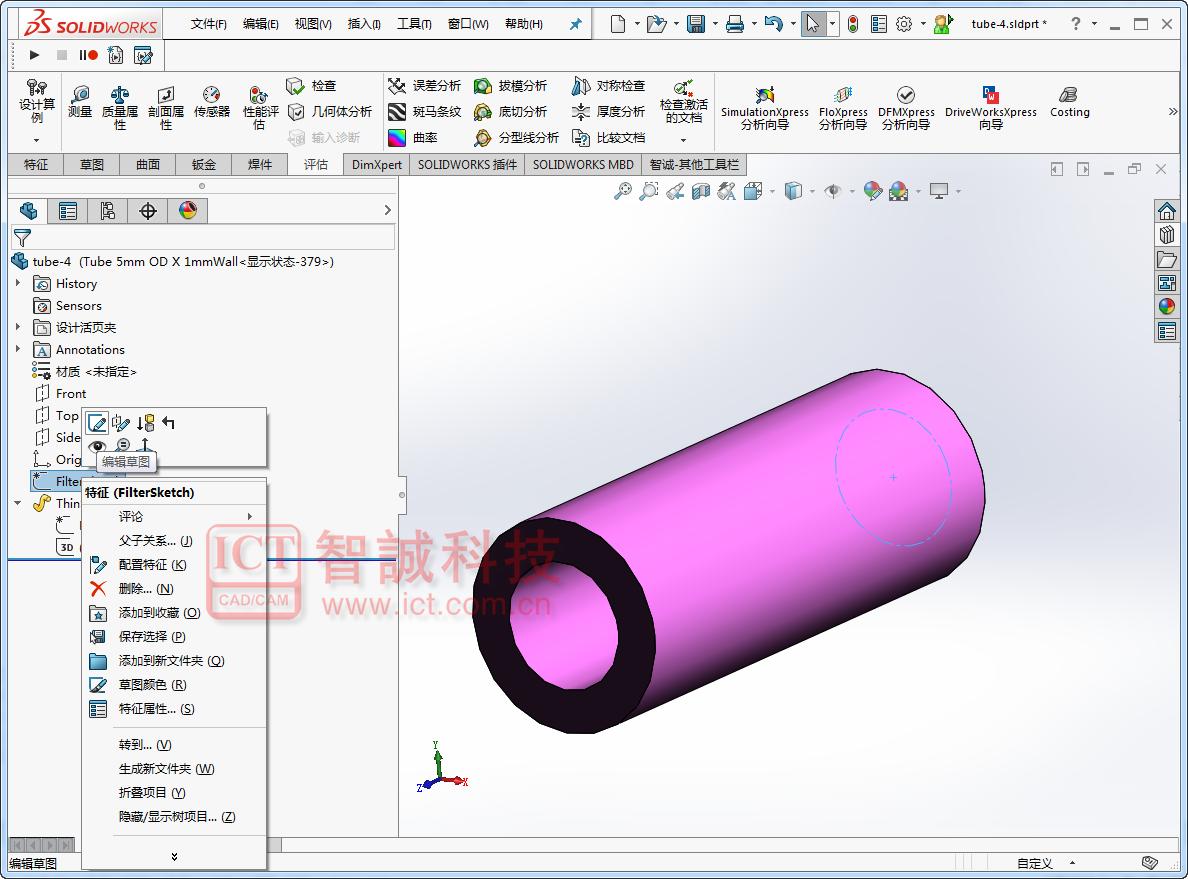

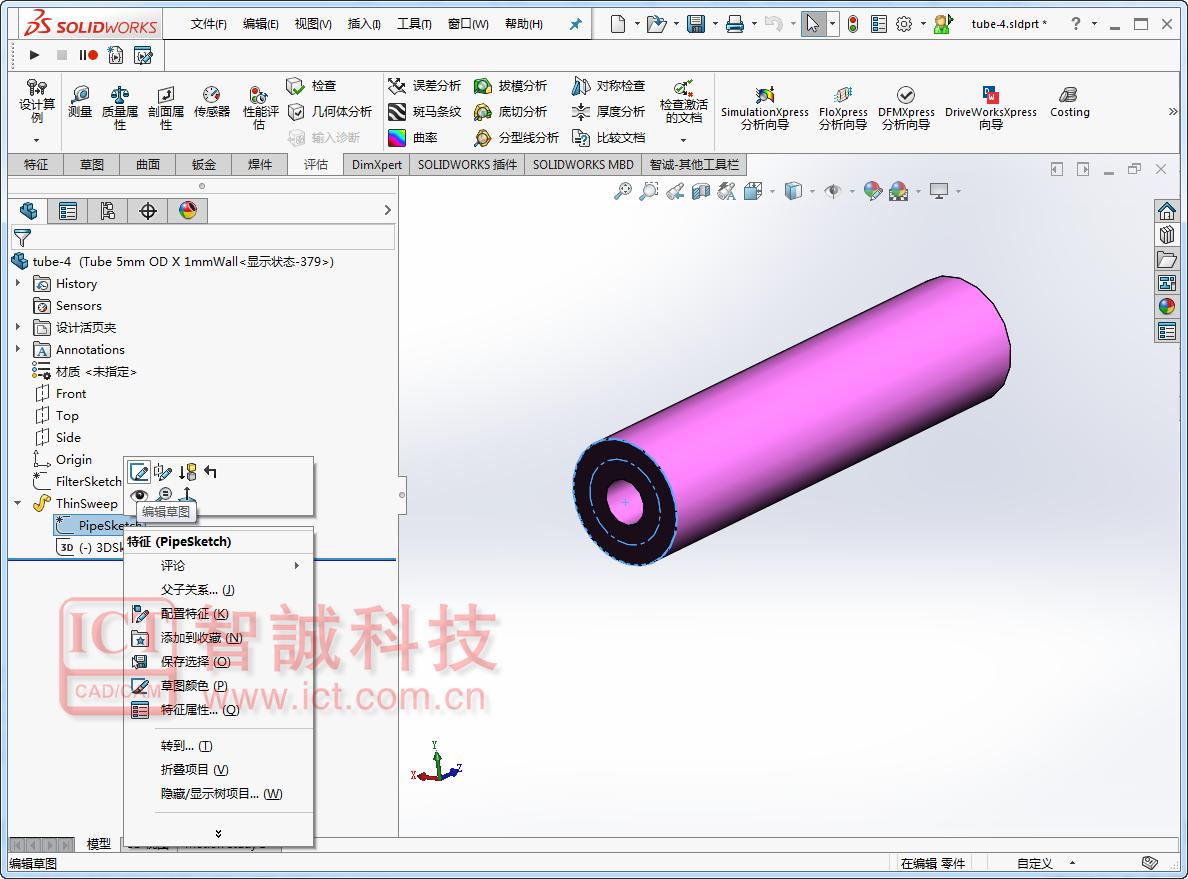

15.在编辑打开FilterSketch过滤划草图，该草图主要是管道的标称直径

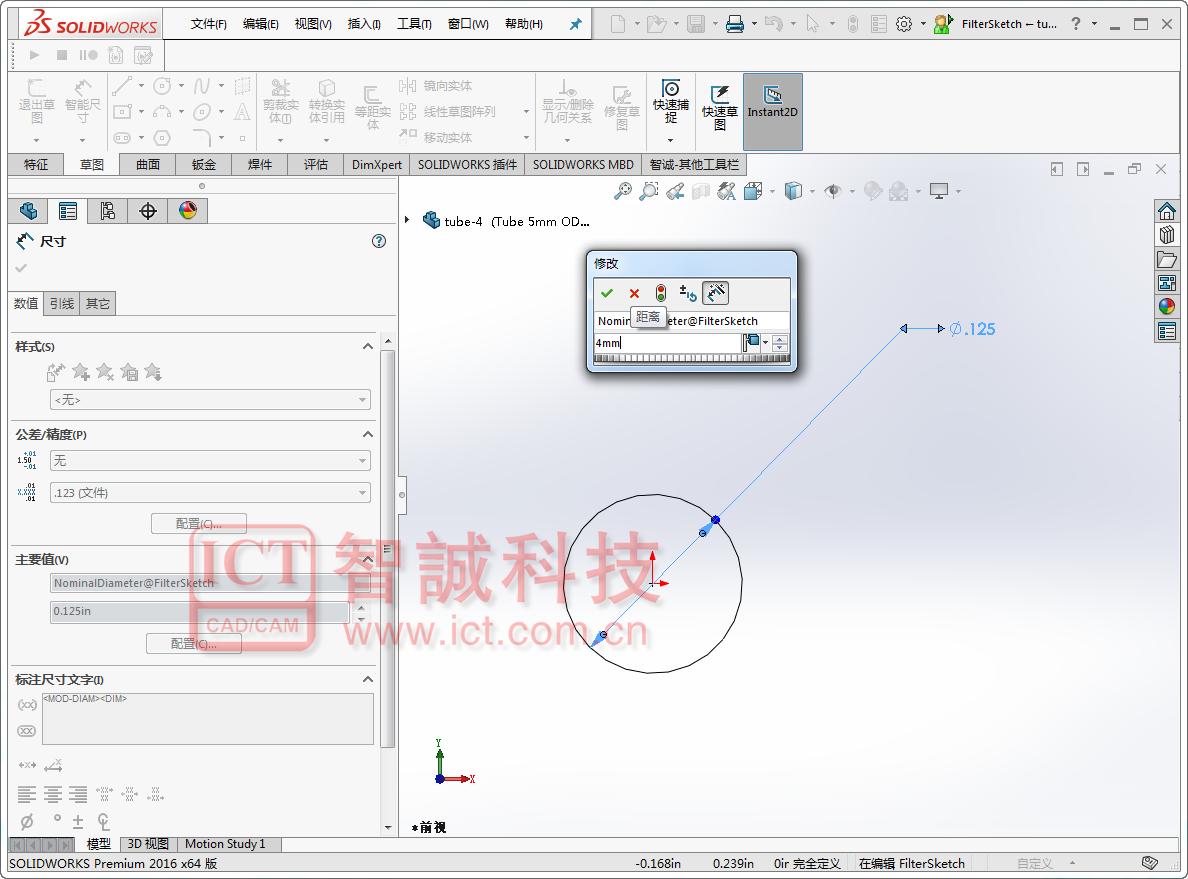

16.编辑该草图，将尺寸更改为4mm

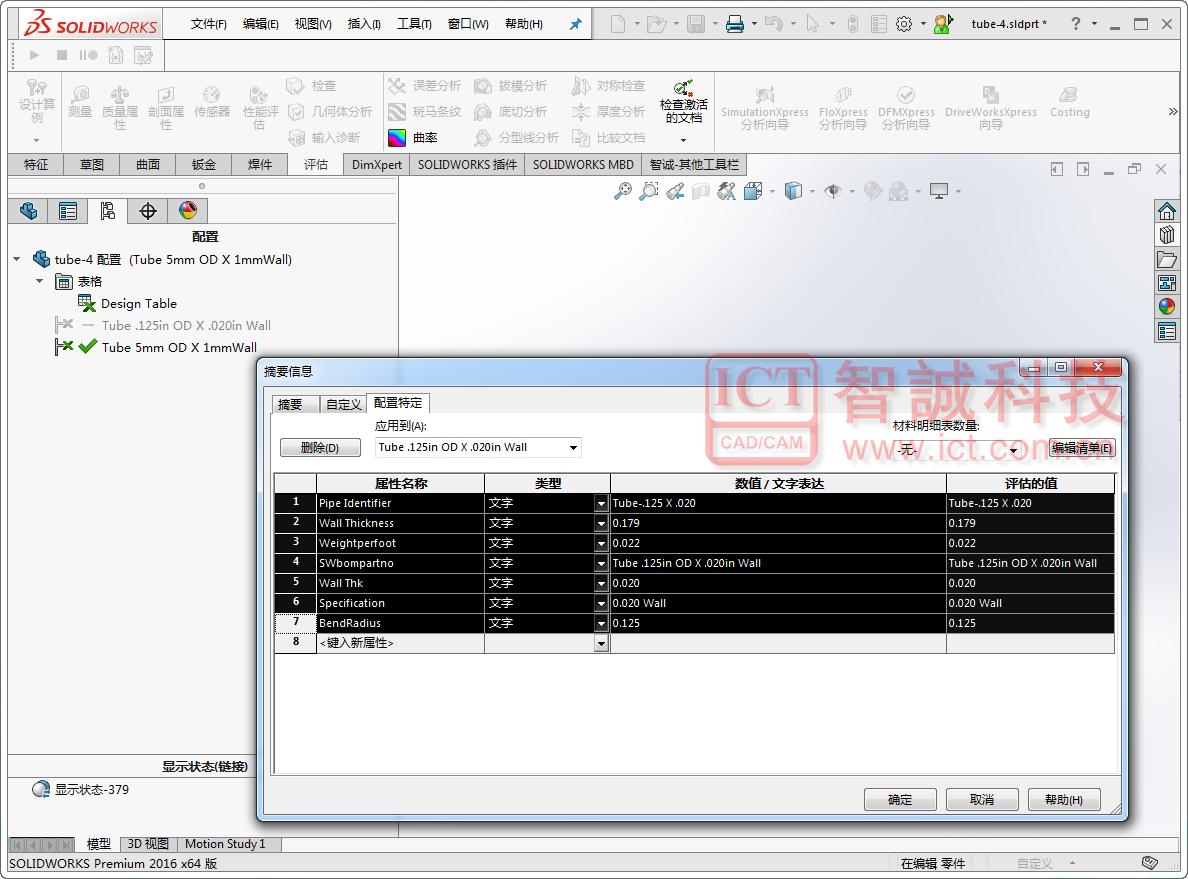

17.打开文件属性中的配置特定属性，将tube.125in ODx.020in Wall的属性复制使用Ctrl+C.

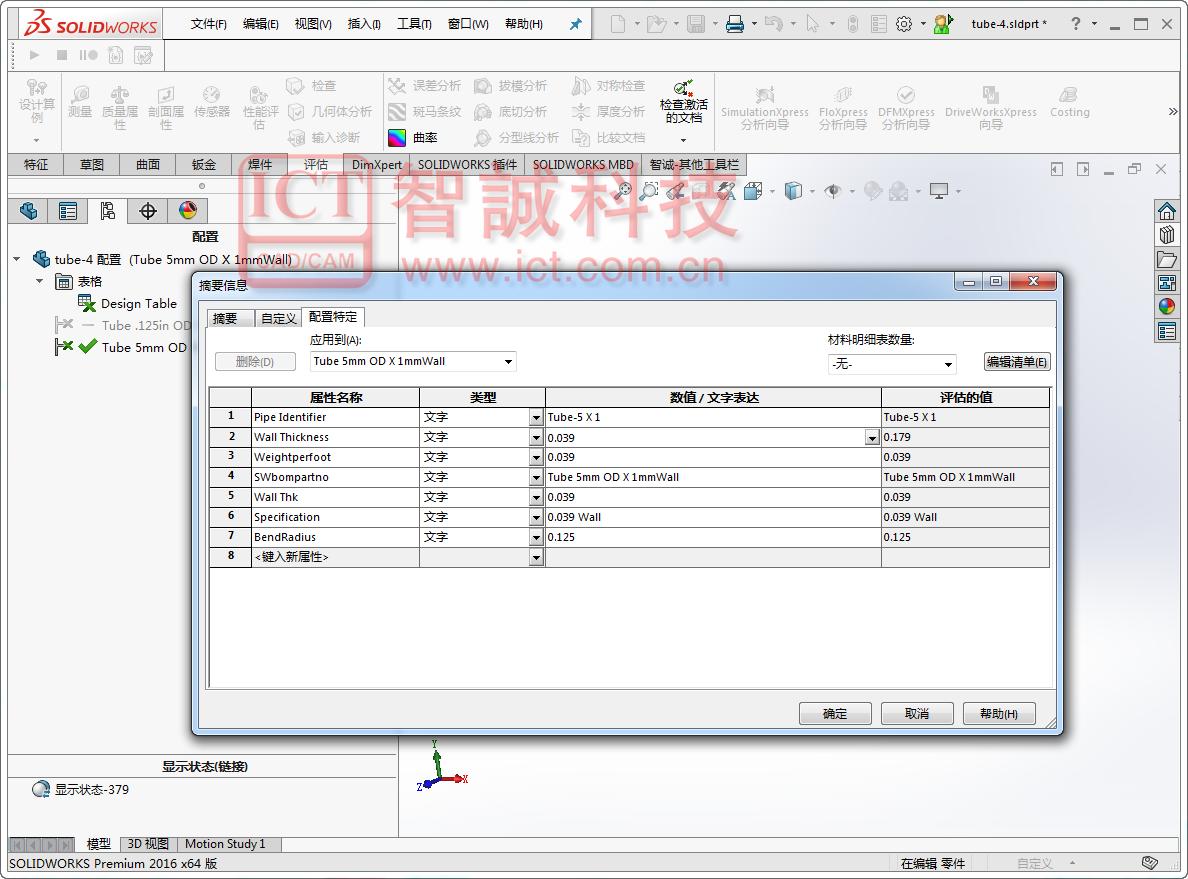

18.切换至Tube 5mm ODX1mm Wall配置，将属性进行粘贴Ctrl+V,将属性值更改如下，其中Pipe Identifier属性是必有，它是管道标识符且不同配置名必须唯一。点击保存，完成管道定义。

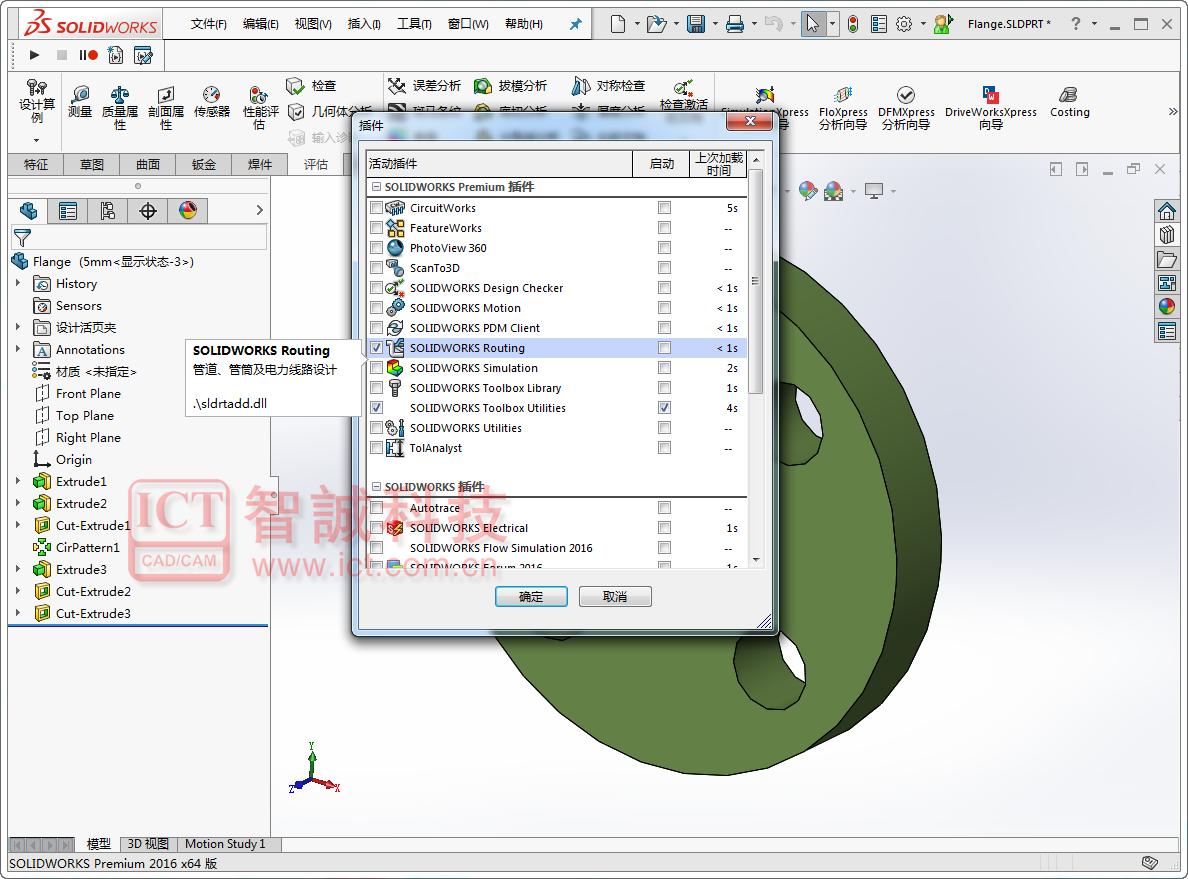

19.点击工具-插件，将SOLIDWORKS Routing插件启动。

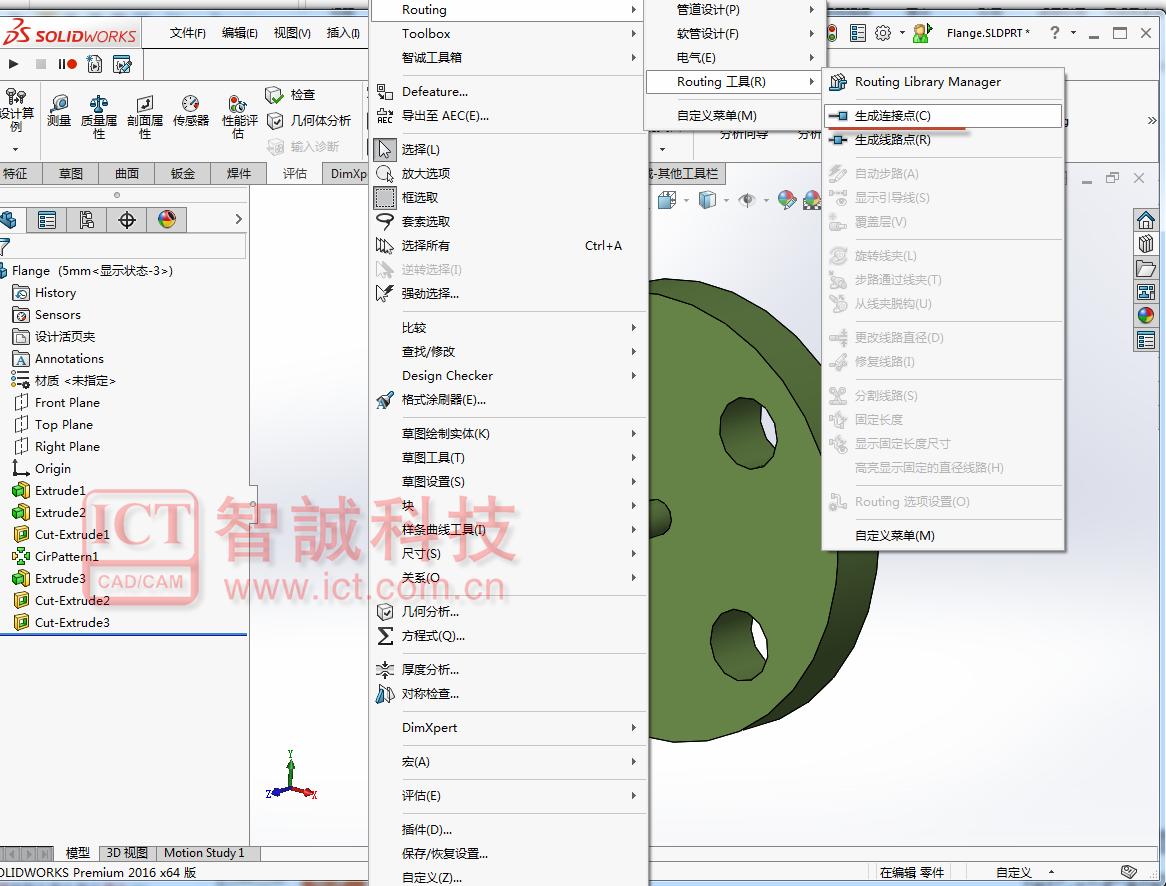

20.切换至法兰零件，在工具找到Routing-Routing工具-生成连接点。

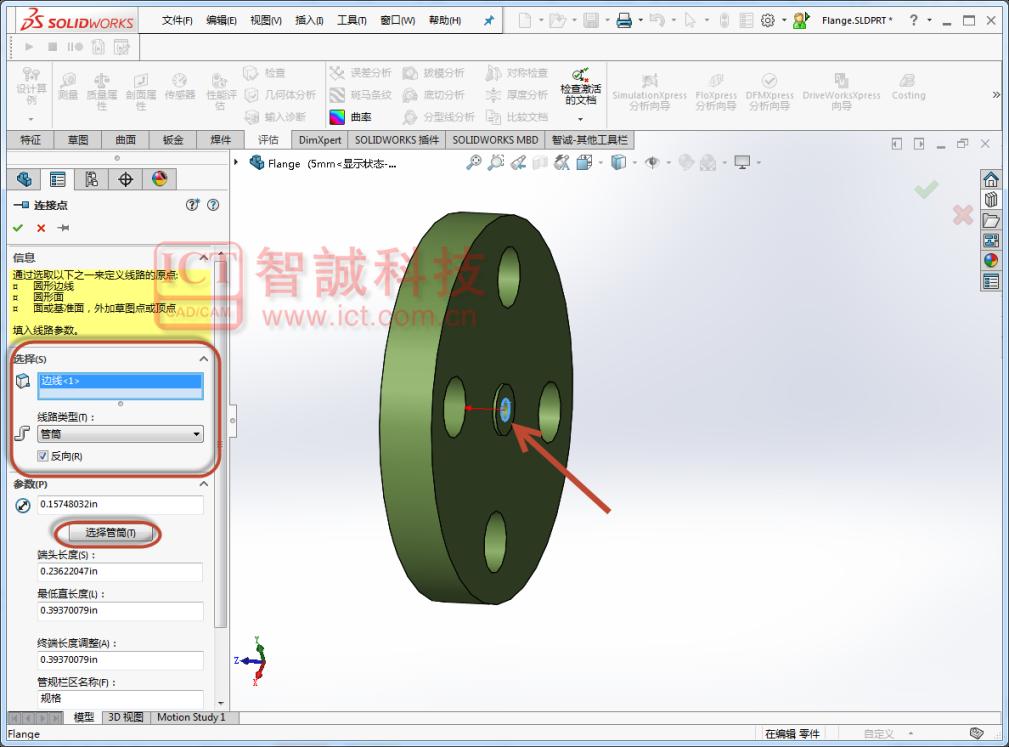

21.选择边线定义连接点位置，注意连接点方向。

连接点 (CPoint) 是接头（法兰、弯管、电气接头）中的一个点，而线路段（管道、管筒、电线、电缆或 HVAC 管道）由此开始或终止。 管路段只有在至少有一端附加在连接点时才能生成。 接头零件的每个端口都必须包含一个连接点，定位于您想使相邻管道、管筒、电缆或 HVAC 管道开始或终止的位置。



22.在选择管筒中，浏览至定义的管道路径零部件tube-4，将选择定义的配置。

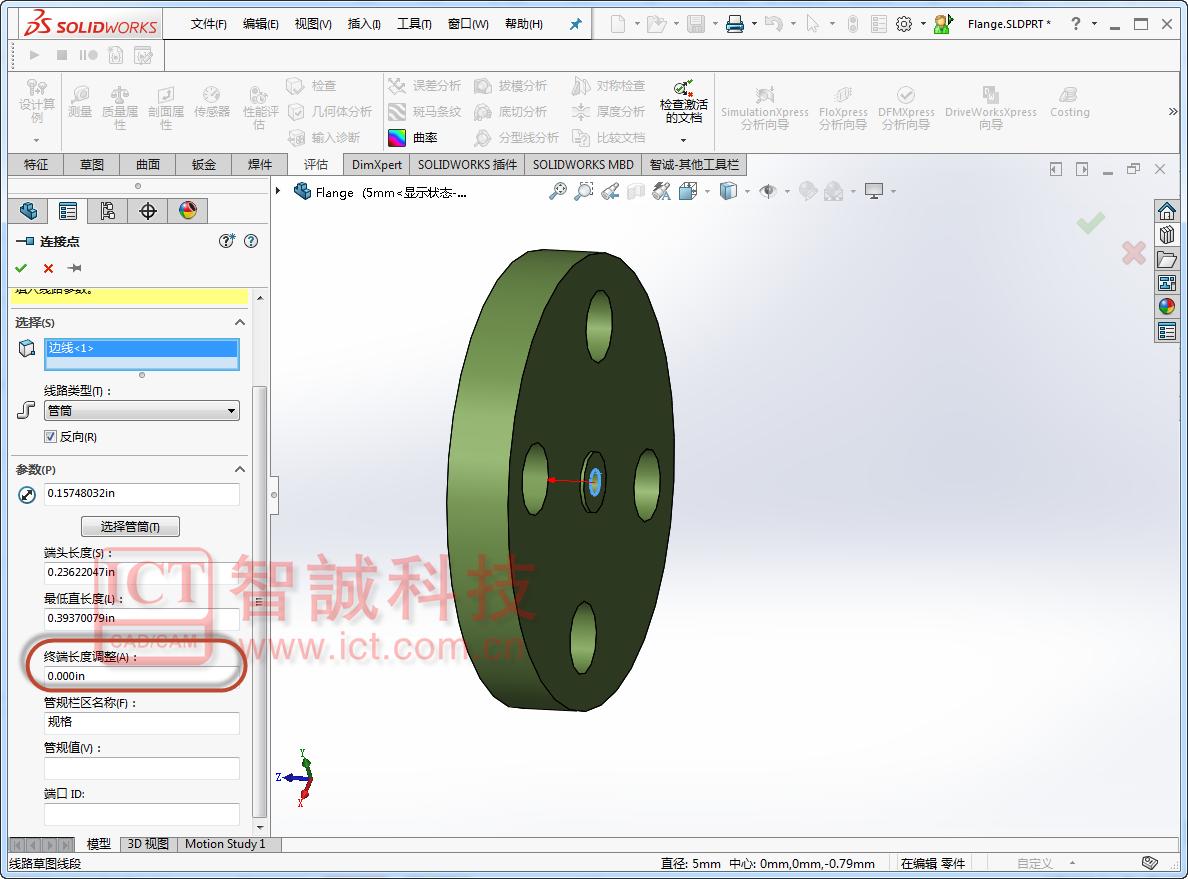

23.将终端长度调整为0，点击确定，并保存该零件，至此该零件已成功定义成管路零件。
