实际上，这个”按钮与LED灯“的实验任务还可以有更加直观通俗的编程样式，注意到了上图没？8个模块库的最后3个”输入输出设备“模块库，是国内三家Arduino制造商产品模块库，区别于”输入输出设备“通用模块库”Pin“，Arduino制造商产品模块库里的模块不是以文字来标识模块，而是以更直观的产品图样来标识。

我现在手头的Arduino设备正好是购买于DFRobot官方淘宝网：http://dfrobot.taobao.com/，看看DFRobot模块库里有啥？

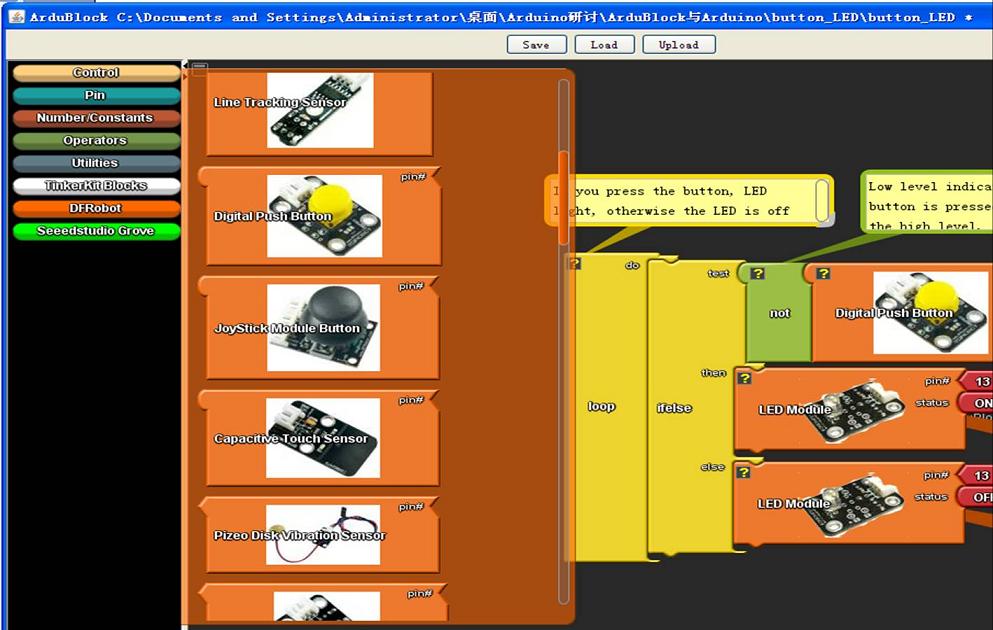

用DFRobot模块库中提取的”按钮“与”LED灯“模块，编写的ArduBlock程序如下：

再看实验照片：

   上面两个图片对照，我感觉蛮新鲜的

现在的ArduBlock是依附在Arduino官方软件的第三方图形化编程环境，两者需同时运行，点击     ArduBlock编程环境上方的”Upload“按钮，你会发现Arduino编程环境的”上传“按钮图标也开始工作了，而且在Arduino编程环境里还居然生成了C代码，哈哈，现在可以通过图形程序与文本程序的对照，来学习ArduBlock编程了。

     我写了一篇介绍新车间的ArduBlock软件，很荣幸ArduBlock官网马上推荐了这篇文章，见网址：http://blog.ardublock.com/zh/2012/02/03/introduction-of-ardublock-in-chinese/，这就是互联网的力量，把自己用心写东西，扩散出去，让有相同爱好的创客，能够分享你的作品，同时你也能通过博客、论坛去了解别人的作品，给自己以启发。

    我感觉看相关博客和论坛帖子，这种交流方式远比QQ聊天效率高，博客和论坛帖子是创客们思考和加工过的内容，而QQ随意性更大，更像是速食性的快餐，没啥营养。QQ群已经成了技术宅男寻找同类，排解寂寞的场所。

     新车间Arduino图形化编程软件ArduBlock的介绍(上)：

http://www.eefocus.com/zhang700309/blog/12-02/237994_76dea.html ，文章介绍的ArduBlock编程实例是关于如何实现数字量输入与输出之间的交互，而现在写的“ArduBlock的介绍(下)”文章将介绍两个例子，分别涉及：如何实现模拟量输入输出之间的交互以及模拟量输入如何控制舵机角度。

    先谈如何实现模拟量输入输出之间的交互，举这样一个例子，用电位计来调节LED的亮度。

  采用“DFRobot”输入输出设备模块库编程，ArduBlock的程序如下（所有图片，点击后都会放大）：

   LED的亮度是PWM（脉冲宽度调制）信号的脉宽来控制的，PWM信号一个周期里的脉宽越大，LED越亮，Arduino指令中PWM的脉宽参数可设范围是从0~255：255表示最亮，0表示最暗（相当于OFF状态），所以参数设定为128，则刚好就代表一半的亮度输出。Arduino控制器一共有6个PWM端口，它们是与数字端口重用的，分别位于数字端口3、5、6、9、10、11，上图程序可以看到我用了数字端口9，来为LED提供PWM驱动信号。

   作为模拟量传感器的电位计并不是连在数字端口上，而是连在专门的模拟量输入端口，Arduino UNO控制器的模拟端口一共6个，从A0到A5，这个实验我把电位计模块连在了A0端口，模拟端口可以读取电位计的电压值，通过电位计手柄的旋转，这个电压值可以从0V变化到5V，程序中模数转换后的返回值范围则为0到1024，所以如何把电位计的输入数据正比转换到LED的PWM输出数据，我采用了map[0,1024]to[0,255]函数。

   这个程序用到了“变量”，变量名为“analog input”，从0号模拟端口读取的电位计采样值经过map函数正比转换后的数据，通过“set number variable”模块赋值给了这个变量，然后这个“analog input”变量中的数据又在“LED with brightness”模块输出给9号数字端口。

    从“Number/Constants”库提取出来“number var name ”变量引用模块，然后我把这个模块的名子改成了可读性更好的变量名：“analog input”。注意：“set number variable”变量定义模块也是从“Number/Constants”库提取出来的。如图：（绿框标注了！）
